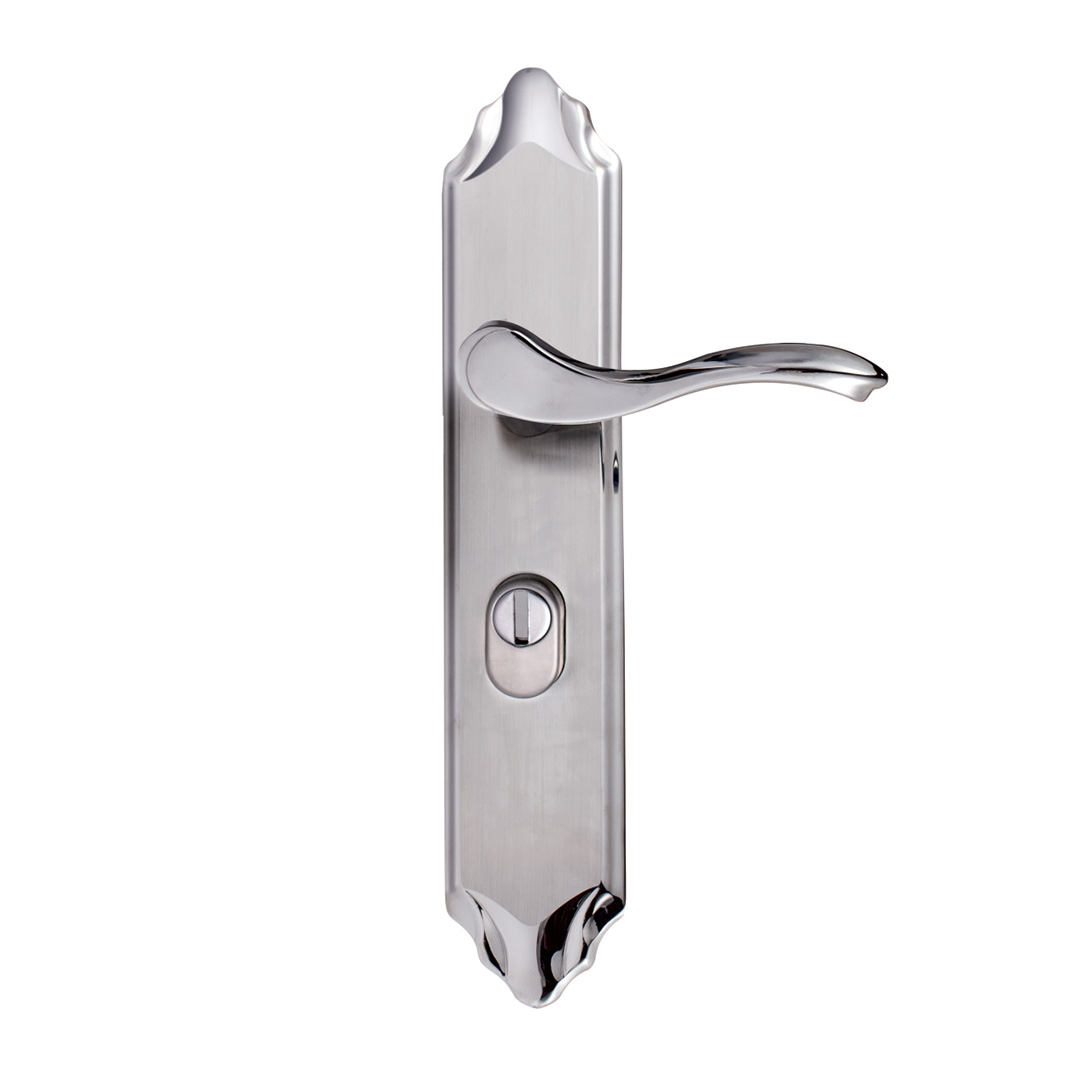

表面处理:拉丝铬、光铬
锁把手材质:SUS304
锁面板材质:SUS304
锁体:HD-68-60
锁芯:HD-T1-75-AB
钥匙:5条S坑黄铜钥匙
适合门厚:38-50mm
适合范围:各种木质门扇
特点:互开率低、噪音小、开启轻巧灵活;

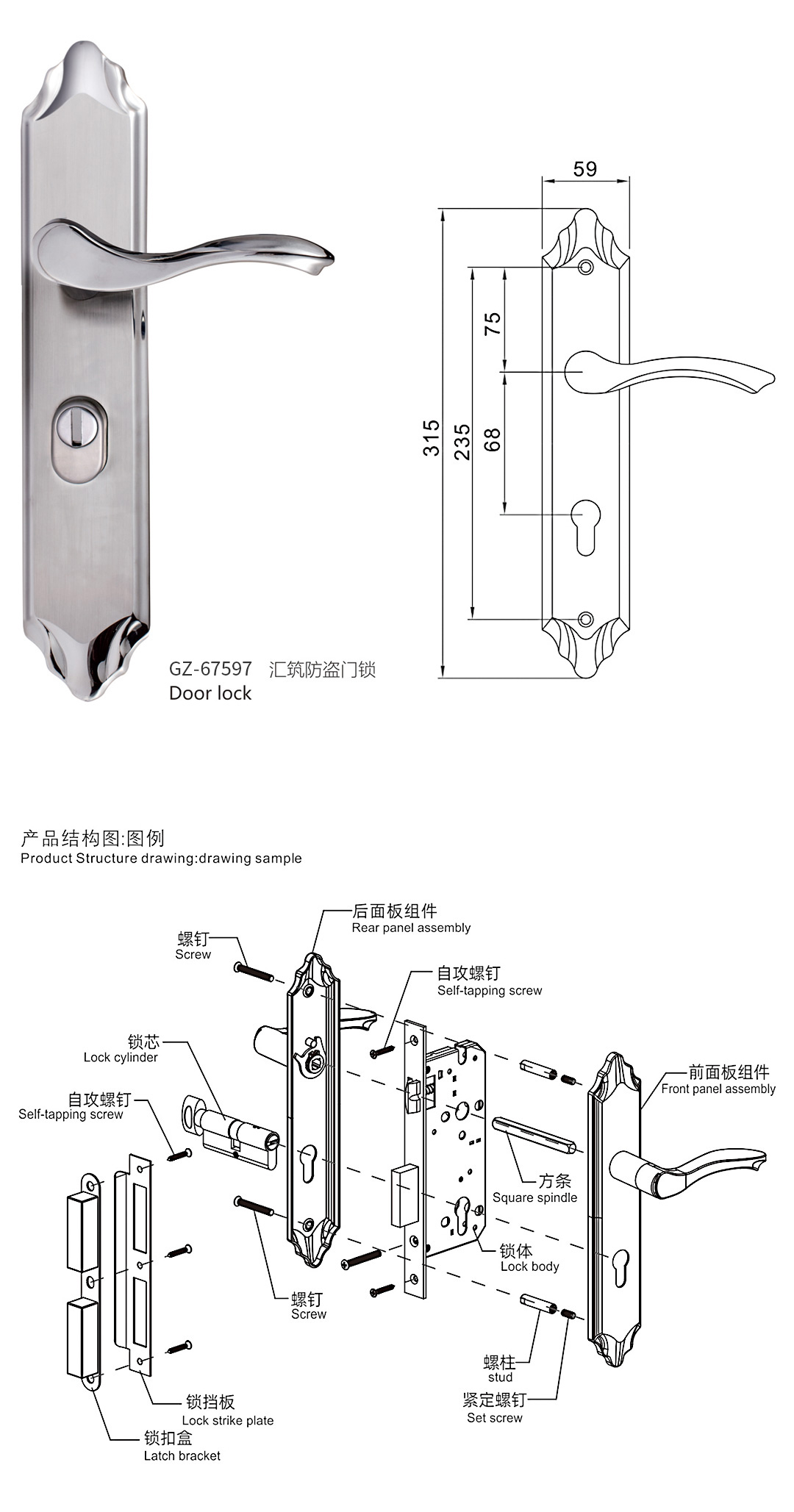

1. 确保斜舌斜面与关门方向致,当需要调整锁体开门方向时,向上拨开斜舌换向片,将斜舌推进锁体后,旋转180°,根据安装纸规画线开孔(如下图:A)。
2. 将锁体放入孔;预紧衬板螺钉(如下图: B-C)。
3. 将方杆穿过门板插入锁体(如下图:D)。
4. 安装内外面板,使把手转动顺:拧紧螺钉(如上图:E-F)。
5. 插入锁芯,使钥匙及旋钮转动顺畅(如上图:G)。
6. 拧紧螺钉,安装扣板及扣盒,对齐锁体,应使锁舌与之配合顺畅,拧紧螺钉(如上图:H)。
